1. Directrices Generales
Una instalación bien ejecutada desde el principio evita el 90% de las incidencias posteriores. Los siguientes principios son de obligado cumplimiento en cualquier proyecto Smart Padel.

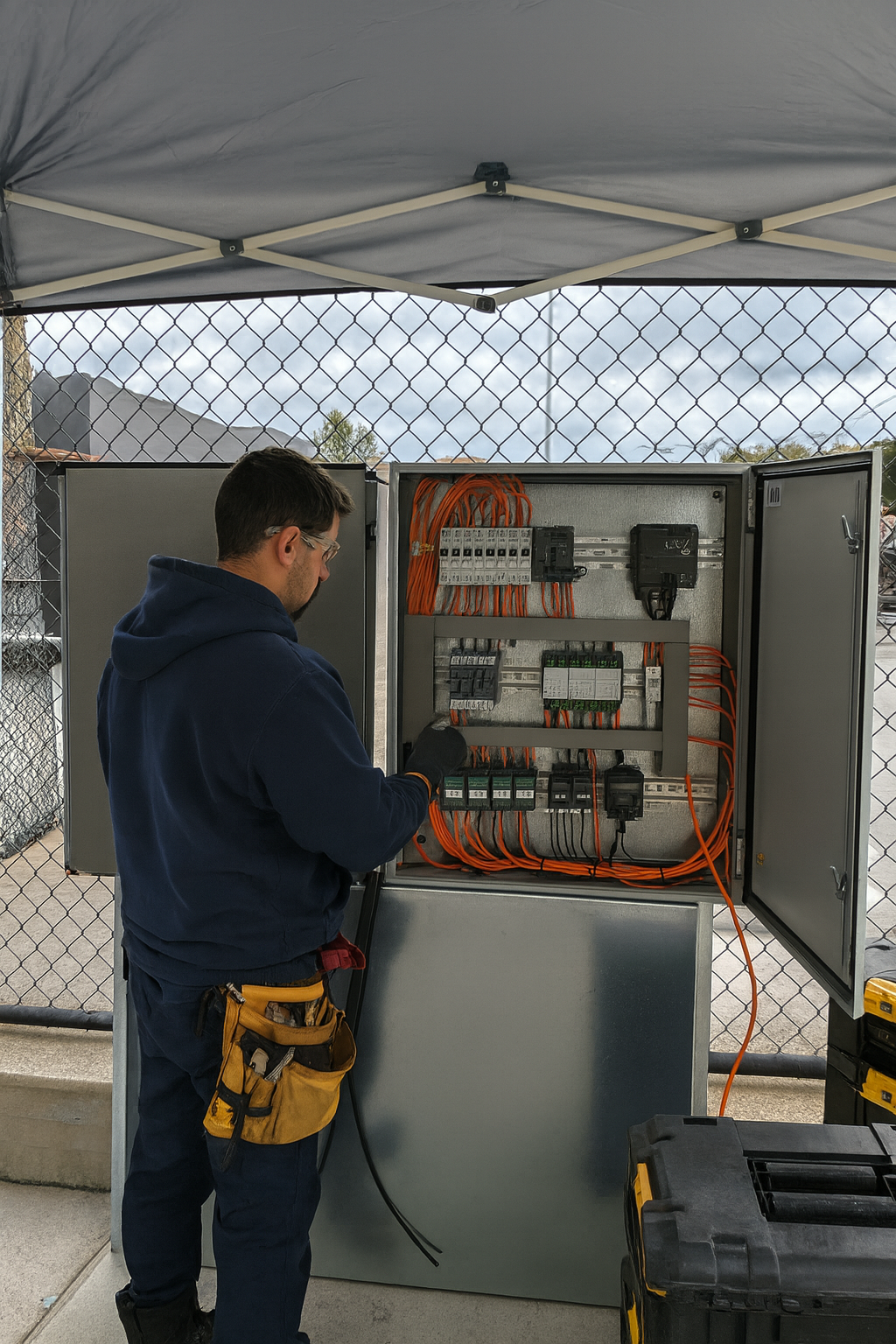

1.1 Electricistas Certificados
Utilizar únicamente electricistas certificados y familiarizados con sistemas de control de baja tensión y muy baja tensión, específicamente instalaciones de 12 VDC. El sistema Smart Padel opera en este rango de tensión y requiere conocimientos específicos de automatización industrial.

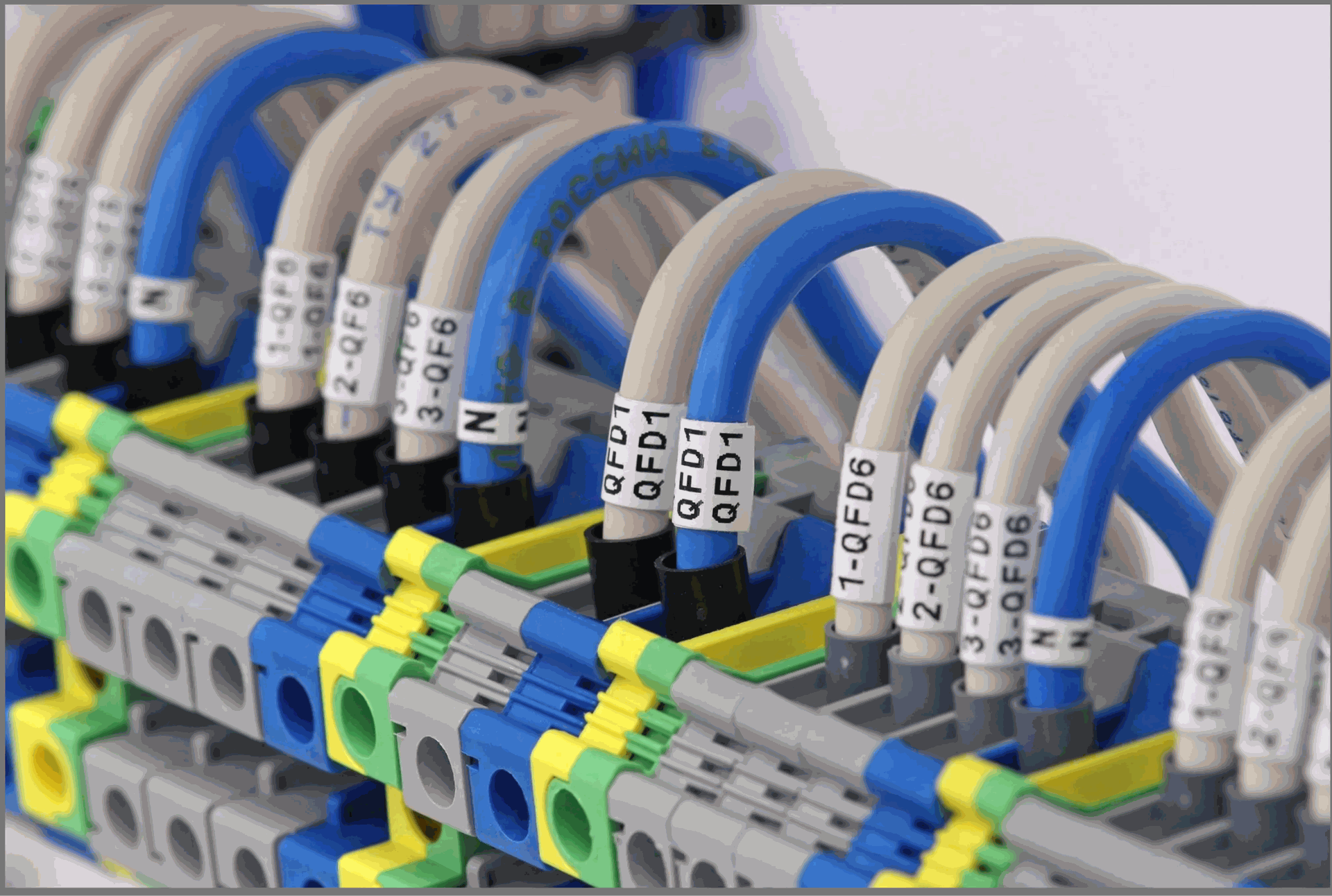

1.2 Etiquetado de Cableado
Todo el cableado debe estar claramente etiquetado con una referencia funcional. El etiquetado es imprescindible para el mantenimiento futuro y para facilitar las intervenciones remotas del equipo técnico de Smart Padel.
💡 Formato de etiquetado recomendado Relé 1 – Luz Pista 1 | Relé 2 – Luz Pista 2 | Relé 3 – Acceso Principal | Relé 4 – Luz Ambiente |
1.3 Tipo de Cable
Usar exclusivamente cable flexible con terminales (punteras) correctamente engarzadas en todos los bornes. El cable rígido puede agrietarse bajo presión cuando se inserta en bornes de tornillo, generando mal contacto y fallos intermitentes difíciles de diagnosticar.
❌ Incorrecto | ✅ Correcto |
Cable rígido directo en bornes de tornillo — puede agrietarse bajo presión y generar fallos intermitentes difíciles de diagnosticar. | Cable flexible con punteras (end sleeves) correctamente engarzadas. Sección recomendada: 0,75–1,5 mm². |
1.4 Organización del Cableado
Los cables no deben estar en tensión mecánica ni colgando libremente. Ordenar y fijar el cableado dentro de canaletas o bandejas para garantizar durabilidad y facilitar el mantenimiento.

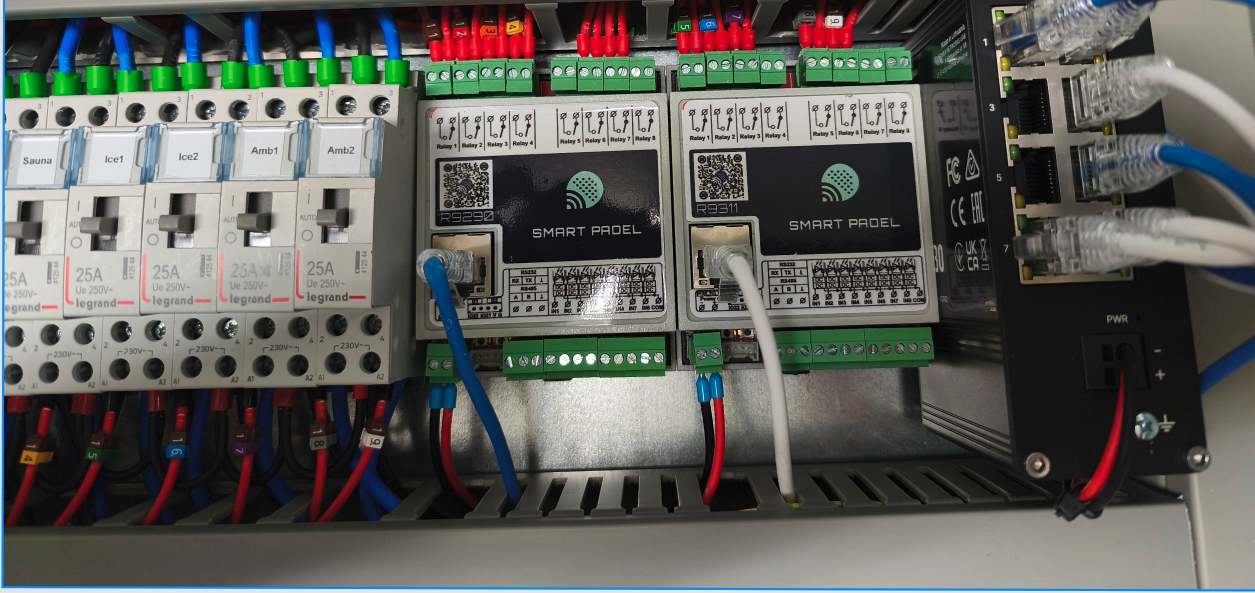

2. Cableado del PLC
El SP PLC es el núcleo de control del sistema. Un cableado incorrecto en este componente puede comprometer toda la automatización del club.

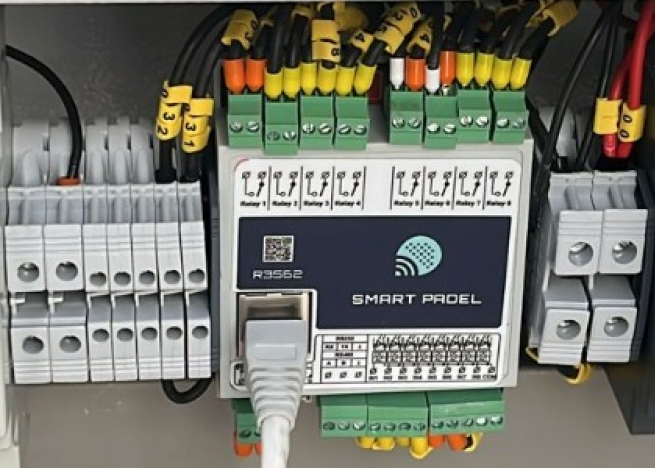

2.1 Conexiones en los terminales del PLC
- Usar siempre cable flexible con punteras en todos los terminales del PLC
- Las punteras evitan hilos sueltos, reducen la oxidación y minimizan riesgos de cortocircuitos
- Si se usa cable rígido por necesidad, conectarlo mediante bornes a resorte o terminales push-in — nunca directamente en bornes de tornillo
2.2 Tipo de Salidas de Rele
Utilizar salidas de relé NO (Normalmente Abierto) para todos los dispositivos controlados. Las salidas deben permanecer abiertas por defecto y solo cerrarse cuando el sistema lo ordena, garantizando que los dispositivos se alimenten únicamente cuando corresponde.

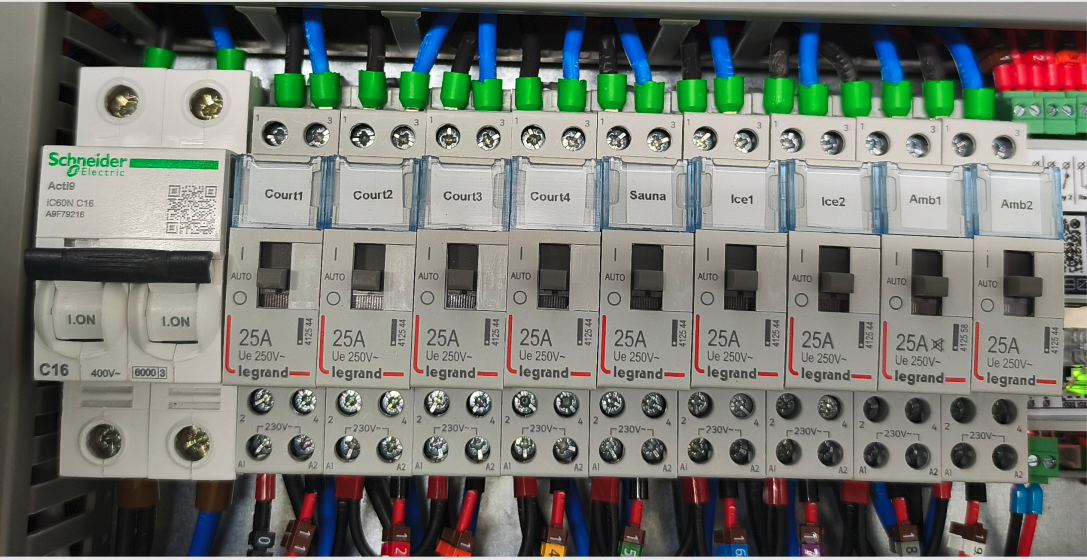

⚠️ Regla crítica de potencia Los relés del SP PLC soportan un máximo de 5A por salida. Las maglocks, abrepuertas y contactores de iluminación pueden consumir más. Usar siempre un contactor intermedio entre el PLC y la carga final. NUNCA conectar iluminación ni cerraduras directamente al relé del PLC. |
2.3 Documentación de Salidas
Cada salida de relé del PLC debe probarse y documentarse. Mantener una hoja de registro actualizada con el número de relé, el dispositivo conectado y cualquier nota relevante.
Relé | Dispositivo conectado | NO/NC | Observaciones |
|---|---|---|---|
R1 | Luces Pista 1 | NO | |
R2 | Luces Pista 2 | NO | |
R3 | Luces Pista 3 | NO | |
R4 | Acceso Principal | NO / NC* | *Ver Sección 3 para maglocks |
R5–R8 | Libre / Ampliación | — |

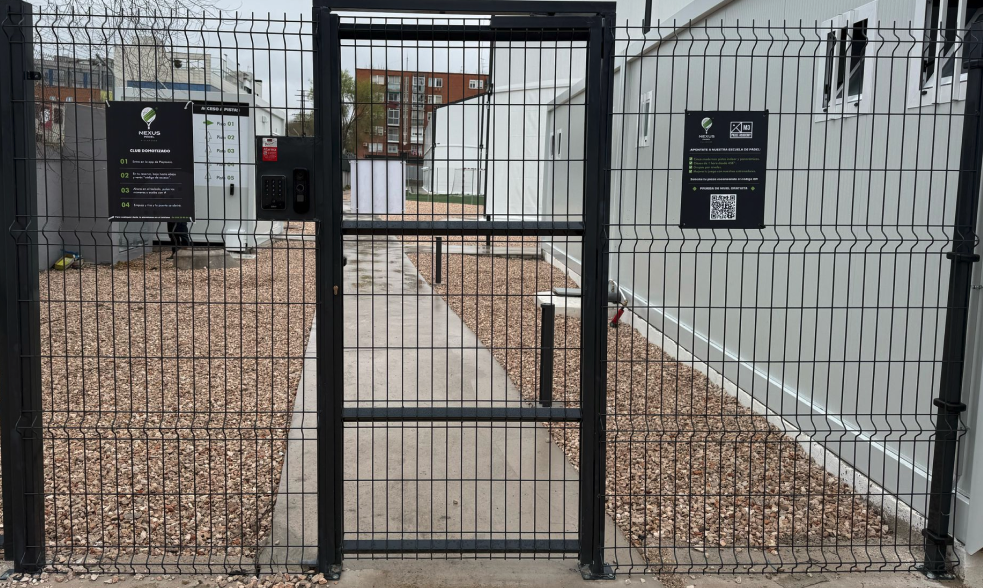

3. Control de Accesos
La elección del tipo de cerradura es una decisión técnica crítica que debe tomarse antes de la instalación. El comportamiento de la cerradura sin alimentación determina todo el esquema de cableado y configuración del PLC.
3.1 Pregunta Clave para el instalador
Cuando la cerradura no recibe alimentación, ¿cuál es su estado? ¿Bloqueada o desbloqueada?

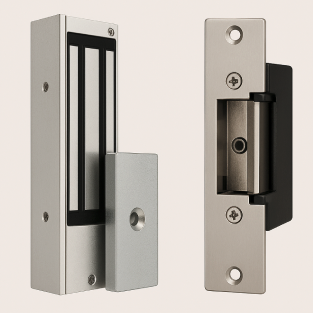

3.2 Tipos de cerraduras
Tipo | Estado sin corriente | Modo de activación | Uso recomendado |
|---|---|---|---|
Cerradura Magnética (Maglock) | FAIL-SAFE — se desbloquea | Requiere 12VDC constante para bloquearse. El relé corta la corriente para abrir. | Puertas exteriores de pádel, accesos principales en marcos metálicos |
Cerradura Eléctrica Abrepuertas | FAIL-SECURE — permanece bloqueada | Pulso eléctrico corto activa la bobina y libera el pestillo. Diseñada para activación momentánea. | Puertas interiores, accesos secundarios con marco convencional |
3.3 Configuración del PLC para Maglock
Los relés del SP PLC son NO (Normalmente Abierto) por diseño de fábrica. Para controlar una cerradura magnética se requiere comportamiento NC durante el funcionamiento normal. Esto se resuelve de dos maneras:
- Opción A — Relé inversor: instalar un relé inversor externo entre el PLC y la maglock. Solución puramente eléctrica.
- Opción B — Inversión en software: Smart Padel puede configurar la inversión de lógica de forma remota, sin necesidad de hardware adicional.
💡 Puertas que permanecen desbloqueadas largos periodos (p.ej. 8 horas) Si la cerradura debe mantenerse desbloqueada durante periodos prolongados, añadir un relé temporizado intermedio para evitar sobrecalentamiento. Los abrepuertas mecánicos estándar NO están diseñados para estar energizados continuamente — usar modelos con retención mecánica certificados para modo desbloqueado permanente, o sustituir por maglock fail-safe. |
3.4 Recomendaciones generales
- Usar siempre un contactor o relé intermedio — las maglocks pueden consumir hasta 5A
- Garantizar ventilación adecuada cuando la cerradura esté en modo desbloqueado permanente
- Incluir un selector manual OFF / AUTO / ON en el cuadro para control local en emergencias
- La puerta debe permitir siempre el libre egreso desde el interior sin código ni electricidad — normativa DIN EN obligatoria
- Verificar polaridad correcta y sección de cable adecuada para evitar caídas de tensión en el circuito de 12V
4. Red y Comunicaciones
El sistema Smart Padel requiere una red local estable para la comunicación entre el servidor SP, los PLCs y los teclados. Una red mal configurada es la causa más frecuente de incidencias post-instalación.
4.1 Cableado de red
- Usar cables CAT6 para todas las conexiones entre el SP Server, los SP PLCs y los teclados (SP Keypads)
- Longitud máxima por segmento Ethernet: 100 metros
- Evitar Wi-Fi en los componentes críticos de automatización — usar Ethernet para todos los dispositivos del sistema
4.2 Configuración de red
- Todos los dispositivos del sistema deben estar en la misma LAN — el sistema no puede funcionar con redes segmentadas o aisladas
- Asignar IPs estáticas o gestionar adecuadamente el DHCP para evitar cambios de dirección que rompan la automatización
Dispositivo | Configuración de Red |
|---|---|
SP Server (IP1) | DHCP — conexión con router e internet |
SP Server (IP2) | IP fija: 10.254.254.10/24 — red local de automatización |
SP Keypads (Conversores) | IPs fijas: 10.254.254.11 a 10.254.254.19/24 |
SP PLCs | IPs fijas: 10.254.254.21 a 10.254.254.29/24 |
VLAN recomendada | 10.254.254.1/24 — recomendada pero no obligatoria |
4.3 Requisitos de internet
El sistema requiere conexión a internet para sincronizarse con los servidores cloud de Smart Padel. Sin embargo, si la conexión se interrumpe, el club continúa operando con normalidad desde el almacenamiento local del SP Server.
- Ancho de banda mínimo requerido: 1–2 Mbps de conexión estable saliente
- No es necesario abrir puertos de entrada — solo se requiere tráfico saliente
- Opción preferida: fibra óptica
- Alternativa válida: router industrial 4G/5G con SIM (gama Teltonika RUT200, RUT241, RUT260 o RUTX50)
- Todas las comunicaciones van cifradas mediante VPN
✅ Funcionamiento sin internet En caso de caída de internet, el club continúa operando con normalidad desde el almacenamiento local del SP Server. Los códigos de acceso maestros siguen funcionando. Cuando se restablece la conectividad, los eventos se sincronizan automáticamente. |
5. Fuente de alimentación
Una fuente de alimentación estable e incorrectamente dimensionada es la base de un sistema fiable. No escatimar en este componente.
5.1 Fuente de alimentación recomendada
- Todos los componentes Smart Padel operan en baja tensión (12 VDC). El modelo recomendado es el HDR-60-12 por su compatibilidad comprobada, diseño compacto para carril DIN y estabilidad demostrada en instalaciones de automatización.
- Usar exclusivamente fuentes reguladas y dedicadas al sistema Smart Padel
- Evitar compartir la fuente de alimentación con otros equipos no relacionados
- El modelo HDR-60-12 está incluido en el kit de hardware SPA
5.2 Montaje y Protección
- Todos los dispositivos del sistema deben estar en la misma LAN — el sistema no puede funcionar con redes segmentadas o aisladas
- Asignar IPs estáticas o gestionar adecuadamente el DHCP para evitar cambios de dirección que rompan la automatización.
Dispositivo | Configuración de Red |
|---|---|
SP Server (IP1) | DHCP — conexión con router e internet |
SP Server (IP2) | IP fija: 10.254.254.10/24 — red local de automatización |
SP Keypads (Conversores) | IPs fijas: 10.254.254.11 a 10.254.254.19/24 |
SP PLCs | IPs fijas: 10.254.254.21 a 10.254.254.29/24 |
VLAN recomendada | 10.254.254.1/24 — recomendada pero no obligatoria |
5.3 Selectores manuales de emergencia
Incluir selectores manuales de 3 posiciones (OFF / AUTO / ON) que permitan al personal del club anular la lógica del PLC y controlar manualmente iluminación u otros sistemas. Son especialmente útiles en situaciones de emergencia, fases de prueba o durante el mantenimiento.
Selector Independiente | Selector Integrado en Contactor |
Se cablea en paralelo con la salida del PLC. Permite elegir entre control manual total, lógica automática o apagado completo. Más flexible, requiere más cableado. | Algunos contactores (p.ej. Finder serie 22) incluyen un selector integrado de 3 posiciones. Simplifica la instalación, reduce el cableado y garantiza transiciones más seguras entre modos. |
⚠️ Notas sobre los selectores manuales Los selectores deben instalarse aguas abajo de la lógica del relé y aguas arriba de la carga final. El etiquetado (AUTO / MANUAL / OFF) debe ser claramente visible en el cuadro. Las anulaciones manuales deben ser utilizadas únicamente por personal autorizado y desactivarse durante el funcionamiento normal del PLC para evitar conflictos. |
6. Dimensiones del sistema
Antes de planificar la instalación, es necesario calcular el número de puntos de control del proyecto para determinar cuántos PLCs se necesitan.
6.1 ¿ Que es un punto de control ?
- Cada circuito de iluminación de pista = 1 punto de control
- Cada teclado NFC (acceso) = 1 punto de control adicional
6.2 Reglas de dimesiones
Se necesita un PLC adicional si: • El proyecto tiene más de 8 puntos de control, O • La distancia entre el cuadro eléctrico y el punto de acceso supera los 40 metros |
Ejemplo | Puntos de Control | PLCs necesarios |
|---|---|---|
4 pistas + 1 acceso principal | 5 puntos | 1 PLC |
6 pistas + 2 accesos | 8 puntos | 1 PLC |
8 pistas + 2 accesos | 10 puntos | 2 PLCs |
Cuadro eléctrico a >40m del acceso | Indiferente | PLC adicional junto al acceso |
